چکیده : شمش فانتزی یکی از تجهیزات کاربردی در تابلوهای برق است که با ایجاد اتصالات منظم برای سیم‌های نول و ارت، به افزایش ایمنی، کاهش شلوغی سیم‌کشی و ساده‌تر شدن فرآیند نصب، عیب‌یابی و نگهداری کمک می‌کند. این قطعه با داشتن بدنه عایق و محل‌های اتصال مشخص، احتمال خطاهای اجرایی و مشکلات ناشی از اتصالات نامناسب را کاهش می‌دهد و کیفیت مونتاژ تابلو را بهبود می‌بخشد. در این مقاله، نقش شمش فانتزی در تابلو برق، مزایا و کاربردهای آن، تفاوت آن با شینه مسی، موارد استفاده، اهمیت آن در پروژه‌های صنعتی و شرایطی که استفاده از آن توصیه می‌شود را به‌طور کامل بررسی می‌کنیم.

در طراحی و مونتاژ تابلوهای برق، کوچک‌ترین جزئیات می‌توانند روی ایمنی، عملکرد و طول عمر تجهیزات تأثیر بگذارند. یکی از مواردی که در بسیاری از پروژه‌ها اهمیت آن نادیده گرفته می‌شود انتخاب نوع شینه مناسب است. شمش فانتزی در تابلوهای برق به دلیل ساختار مناسب و امکان ایجاد اتصالات منظم‌تر به یکی از گزینه‌های کاربردی در شینه‌بندی تابلوها تبدیل شده است. استفاده از این نوع شمش باعث می‌شود مسیر توزیع جریان بهتر مدیریت شود، فضای داخلی تابلو نظم بیشتری داشته باشد و احتمال بروز مشکلات ناشی از اتصالات نامناسب کاهش پیدا کند.

در عمل انتخاب شینه نامناسب یا اجرای غیراصولی آن می‌تواند مشکلاتی مانند افزایش حرارت، افت کیفیت اتصالات و کاهش اطمینان‌پذیری تابلو را به همراه داشته باشد. به همین دلیل متخصصان در زمان طراحی تابلو برق تنها به ظرفیت انتقال جریان توجه نمی‌کنند بلکه عواملی مانند ایمنی، سهولت نگهداری و استاندارد بودن ساختار داخلی تابلو را نیز در نظر می‌گیرند. در ادامه بررسی می‌کنیم شمش فانتزی چیست، چه مزایایی دارد و چرا استفاده از آن در بسیاری از تابلوهای برق اهمیت پیدا کرده است.

شمش فانتزی در تابلو برق چه نقشی دارد؟

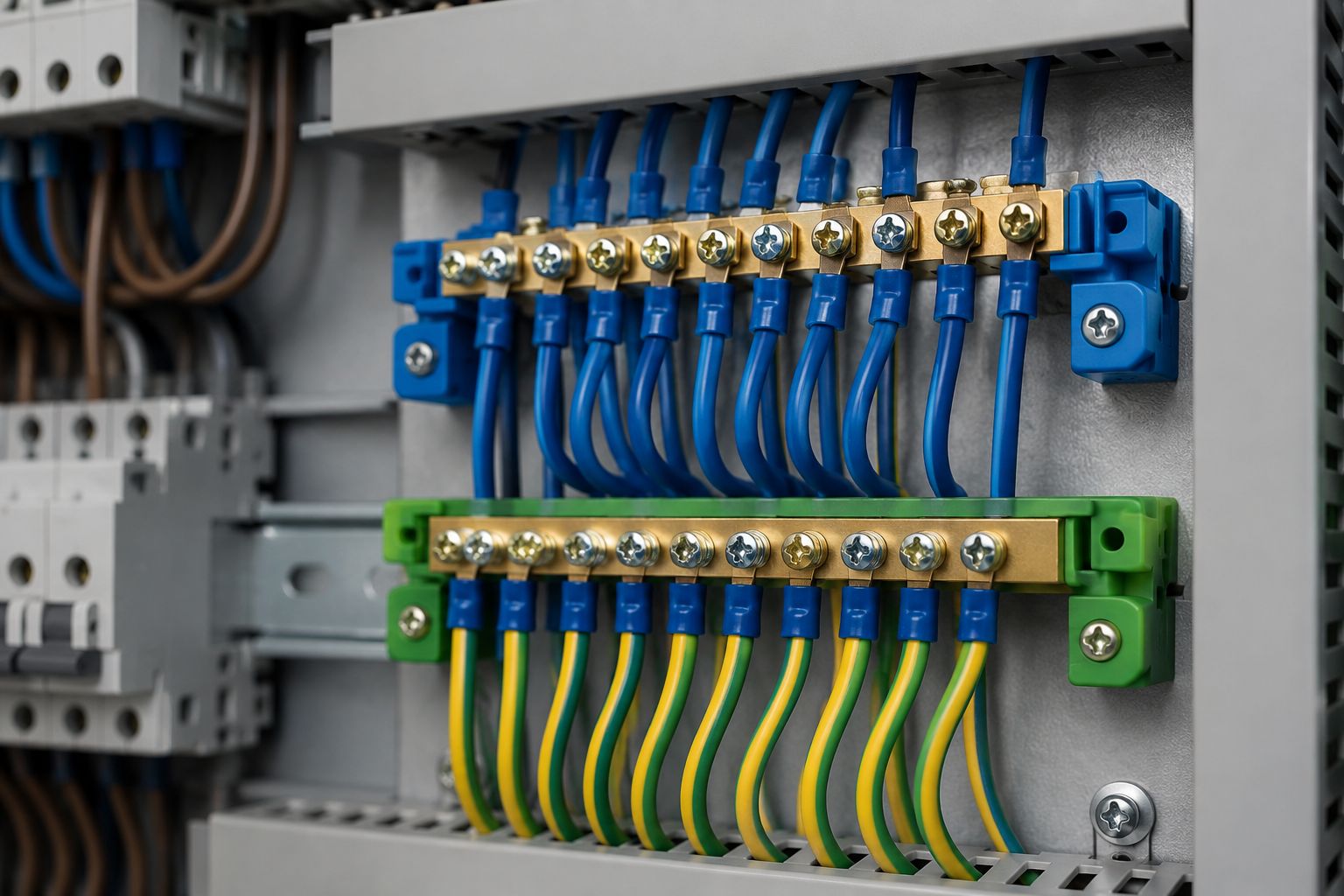

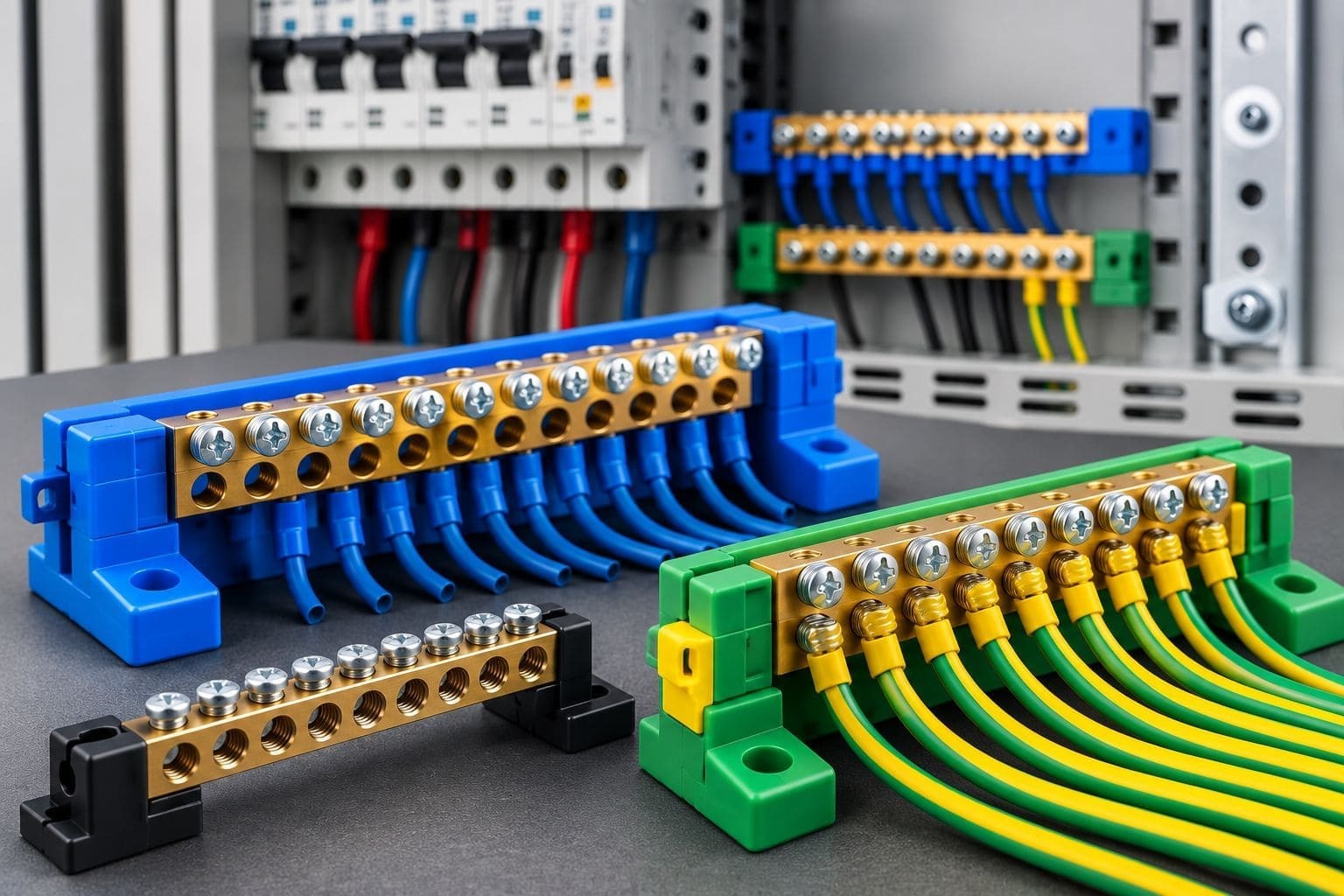

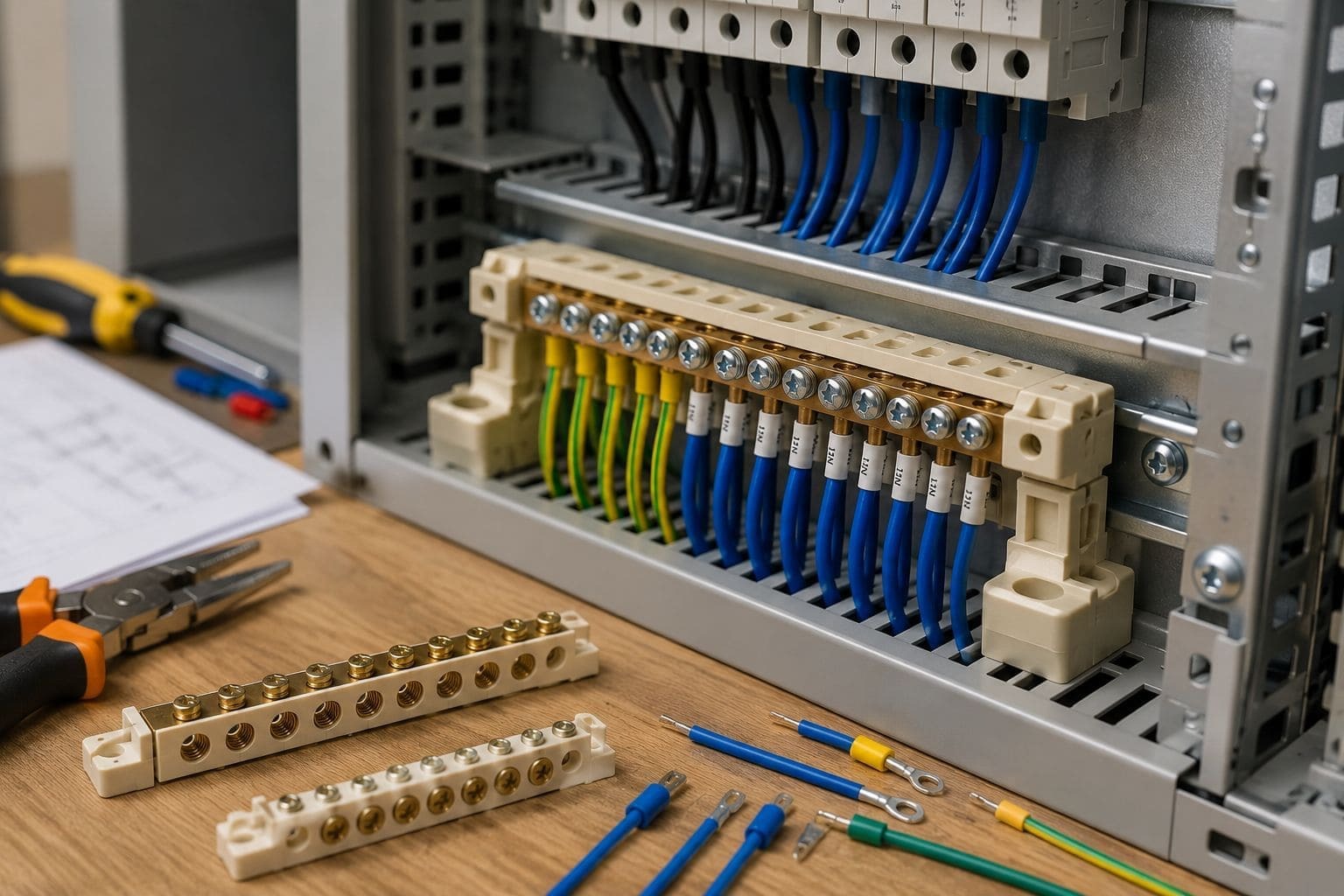

شمش فانتزی در تابلو برق قطعه‌ای عایق‌دار برای ایجاد یک نقطه اتصال منظم و ایمن بین چندین رشته سیم نول یا ارت است. این قطعه معمولا در تابلوهایی استفاده می‌شود که تعداد انشعاب‌های نول و ارت زیاد است و اتصال مستقیم سیم‌ها می‌تواند باعث بی‌نظمی، افزایش احتمال خطای سیم‌کشی و دشواری در تعمیرات شود.

در اجرای استاندارد تابلو برق مسیرهای نول و ارت باید به شکلی مرتب و قابل بررسی طراحی شوند. شمش فانتزی با فراهم کردن چندین محل اتصال مشخص، امکان توزیع صحیح سیم‌ها را فراهم می‌کند و از تجمع سیم‌ها در یک نقطه جلوگیری می‌کند. همچنین به دلیل داشتن بدنه عایق، احتمال تماس ناخواسته با بخش‌های هادی کاهش پیدا کرده و ایمنی کار هنگام سرویس یا عیب‌یابی افزایش می‌یابد.

استفاده از این قطعه در تابلوهای برق صنعتی و ساختمانی باعث بهبود نظم داخلی تابلو، کاهش زمان بررسی مدارها و افزایش کیفیت اجرای سیم‌کشی می‌شود. به همین دلیل انتخاب شمش فانتزی مناسب با توجه به تعداد ترمینال‌ها، ظرفیت جریان و نوع کاربرد تابلو، یکی از نکات مهم در طراحی و مونتاژ اصولی تابلو برق به شمار می‌رود.

چرا استفاده از شمش فانتزی اهمیت دارد؟

استفاده از شمش فانتزی در تابلو برق تنها به ایجاد یک اتصال ساده محدود نمی‌شود این قطعه با بهبود نظم داخلی تابلو، افزایش ایمنی و ساده‌تر کردن روند نصب و نگهداری، نقش مهمی در کیفیت اجرای سیستم برق دارد. مهم‌ترین دلایل اهمیت آن عبارت‌اند از:

• افزایش ایمنی اتصالات

ساختار عایق‌دار شمش فانتزی باعث کاهش احتمال تماس ناخواسته با هادی‌ها شده و ایمنی کار با تابلو برق را افزایش می‌دهد.

• نظم‌دهی به سیم‌های نول و ارت

این قطعه به جای استفاده از سیم‌کشی‌های پراکنده، یک محل اتصال مشخص و مرتب برای انشعاب‌های نول و ارت ایجاد می‌کند.

• کاهش شلوغی فضای داخلی تابلو

استفاده از شمش فانتزی باعث مدیریت بهتر سیم‌ها شده و فضای بیشتری برای چیدمان سایر تجهیزات فراهم می‌کند.

• سهولت در نصب و عیب‌یابی

با مشخص بودن محل اتصالات، بررسی مدارها، تعمیرات و انجام تغییرات احتمالی در تابلو با سرعت و دقت بیشتری انجام می‌شود.

• افزایش کیفیت و ظاهر حرفه‌ای تابلو

چیدمان منظم سیم‌ها و اتصالات، علاوه بر بهبود عملکرد باعث می‌شود تابلو برق ظاهر استانداردتر و حرفه‌ای‌تری داشته باشد.

• کاربرد بیشتر در تابلوهای پرتعداد

در تابلوهایی که تعداد مدارها و انشعاب‌ها زیاد است استفاده از شمش فانتزی مدیریت اتصالات را ساده‌تر کرده و احتمال خطا را کاهش می‌دهد.

مزایای استفاده از شمش فانتزی نسبت به روش‌های سنتی سیم‌کشی

در اجرای تابلوهای برق یکی از چالش‌های مهم مدیریت تعداد زیاد سیم‌ها و ایجاد اتصالاتی منظم و قابل اطمینان است. در روش‌های سنتی پراکندگی سیم‌های نول و ارت می‌تواند فضای داخلی تابلو را شلوغ کند و در زمان تعمیر یا عیب‌یابی، دسترسی به مسیرهای اتصال را دشوارتر کند. شمش فانتزی در تابلو برق با ایجاد یک نقطه اتصال متمرکز این مشکل را برطرف کرده و نظم بیشتری به ساختار داخلی تابلو می‌دهد.

مهم‌ترین مزایای استفاده از شمش فانتزی نسبت به سیم‌کشی سنتی عبارت‌اند از:

• سرعت بیشتر در نصب و اجرا

با استفاده از شمش فانتزی، اتصال سیم‌های نول و ارت سریع‌تر انجام می‌شود و زمان موردنیاز برای سیم‌کشی کاهش پیدا می‌کند.

• نظم بهتر در فضای داخلی تابلو

این قطعه از پراکندگی سیم‌ها جلوگیری کرده و باعث می‌شود مسیر اتصالات مشخص‌تر و مدیریت آن‌ها ساده‌تر باشد.

• اشغال فضای کمتر

جایگزین شدن یک قطعه منظم به جای چندین مسیر سیم‌کشی، فضای داخلی تابلو را آزادتر کرده و چیدمان تجهیزات را آسان‌تر می‌کند.

• اتصال و انشعاب‌گیری راحت‌تر

محل‌های مشخص اتصال روی شمش فانتزی، امکان اضافه کردن یا تغییر انشعاب‌ها را بدون ایجاد بی‌نظمی در سیم‌کشی فراهم می‌کند.

• عیب‌یابی و نگهداری ساده‌تر

زمانی که اتصالات به شکل اصولی و دسته‌بندی‌شده اجرا شوند، بررسی مشکلات احتمالی و انجام تعمیرات دوره‌ای با سرعت بیشتری انجام خواهد شد.

• ظاهر حرفه‌ای‌تر تابلو برق

نظم ایجادشده توسط شمش فانتزی، علاوه بر بهبود عملکرد، باعث می‌شود تابلو برق از نظر ظاهری نیز استانداردتر و مرتب‌تر باشد.

شمش فانتزی بهتر است یا شینه مسی؟

پاسخ این سؤال به نوع کاربرد، میزان جریان عبوری و ساختار تابلو بستگی دارد زیرا هرکدام از این قطعات برای هدف مشخصی طراحی شده‌اند و نمی‌توان یکی را جایگزین کامل دیگری دانست.

در پروژه‌هایی که قرار است جریان‌های بالا به‌صورت ایمن و پایدار بین تجهیزات توزیع شود شناخت ظرفیت انتقال جریان، ابعاد و ویژگی‌های هادی اهمیت زیادی پیدا می‌کند زیرا انتخاب نادرست این بخش می‌تواند بر عملکرد و حتی ایمنی تابلو تأثیر بگذارد. به همین دلیل شینه مسی معمولا در تابلوهای صنعتی، سیستم‌های توزیع قدرت و پروژه‌هایی که بار الکتریکی بالاتری دارند به کار می‌رود و زمانی انتخاب می‌شود که اولویت اصلی، انتقال مطمئن جریان و تحمل شرایط کاری سنگین باشد.

در مقابل شمش فانتزی در تابلو برق بیشتر برای سامان‌دهی اتصالات نول و ارت، کاهش شلوغی سیم‌کشی و ایجاد نظم در فضای داخلی تابلو کاربرد دارد. عایق بودن و آماده بودن محل‌های اتصال در این قطعه باعث می‌شود نصب سریع‌تر انجام شود و در زمان تعمیر یا عیب‌یابی، دسترسی به اتصالات راحت‌تر باشد.

بنابراین انتخاب بین شمش فانتزی و شینه مسی به نیاز پروژه بستگی دارد. اگر هدف انتقال جریان‌های بالا و استفاده در مدارهای قدرت باشد شینه مسی گزینه مناسب‌تری است اما برای مدیریت بهتر اتصالات نول و ارت و داشتن یک تابلو مرتب و استاندارد، شمش فانتزی انتخاب کاربردی‌تری خواهد بود.

آیا استفاده از شمش فانتزی در همه تابلوها الزامی است؟

خیر، استفاده از شمش فانتزی در تمام تابلوهای برق الزامی نیست و انتخاب آن به نوع تابلو، تعداد انشعاب‌های نول و ارت و نحوه طراحی سیم‌کشی بستگی دارد. در تابلوهای کوچک با تعداد محدود اتصالات، ممکن است روش‌های ساده‌تر پاسخ‌گو باشند اما در تابلوهای صنعتی و تابلوهای دارای خروجی‌های متعدد، استفاده از شمش فانتزی به ایجاد نظم، کاهش شلوغی سیم‌ها و دسترسی آسان‌تر برای تعمیرات و عیب‌یابی کمک می‌کند.

در زمان مونتاژ تابلو برق، عواملی مانند ظرفیت جریان، فضای داخلی تابلو و تعداد مدارها باید بررسی شود تا شمش فانتزی متناسب با نیاز سیستم انتخاب شود. به همین دلیل، این قطعه یک الزام عمومی نیست اما در بسیاری از تابلوهای حرفه‌ای به عنوان راهکاری مؤثر برای افزایش ایمنی و کیفیت اجرای سیم‌کشی مورد استفاده قرار می‌گیرد.

تفاوت الزام فنی با الزام قانونی

در بررسی استفاده از تجهیزات تابلو برق، باید بین الزام فنی و الزام قانونی تفاوت قائل شد. الزام فنی به شرایطی اشاره دارد که استفاده از یک قطعه برای بهبود کیفیت اجرا، افزایش ایمنی و عملکرد بهتر سیستم توصیه می‌شود. برای مثال، در تابلوهایی با تعداد زیاد سیم‌های نول و ارت، استفاده از شمش فانتزی باعث نظم‌دهی بهتر اتصالات، کاهش خطای سیم‌کشی و ساده‌تر شدن فرآیند عیب‌یابی می‌شود.

اما الزام قانونی زمانی مطرح است که یک استاندارد یا مقررات رسمی، استفاده از یک تجهیز مشخص را در شرایط خاص اجباری کرده باشد. شمش فانتزی به طور کلی برای همه تابلوهای برق یک الزام قانونی ثابت محسوب نمی‌شود و انتخاب آن معمولاً بر اساس طراحی تابلو، تعداد مدارها و نیازهای اجرایی پروژه انجام می‌گیرد.

بنابراین، شمش فانتزی یک قطعه اجباری برای تمام تابلوها نیست؛ اما در بسیاری از تابلوهای صنعتی و پروژه‌هایی که نظم سیم‌کشی، ایمنی و سهولت تعمیرات اهمیت دارد، استفاده از آن یک انتخاب فنی مناسب و استاندارد به شمار می‌رود.

جمع‌بندی

شمش فانتزی در تابلو برق را نمی‌توان یک الزام ثابت برای تمام تابلوها دانست، اما در بسیاری از پروژه‌ها یک راهکار فنی مناسب برای افزایش نظم، ایمنی و سهولت نگهداری محسوب می‌شود. هرچه تعداد انشعاب‌های نول و ارت بیشتر باشد فضای داخلی تابلو محدودتر باشد یا نیاز به دسترسی آسان‌تر برای تعمیرات وجود داشته باشد، اهمیت استفاده از شمش فانتزی نیز بیشتر خواهد شد.

به‌طور کلی، این قطعه با کاهش شلوغی سیم‌کشی و ایجاد اتصالات منظم به بهبود کیفیت اجرای تابلو برق کمک می‌کند و انتخاب آن باید بر اساس شرایط و نیاز هر پروژه انجام شود.
