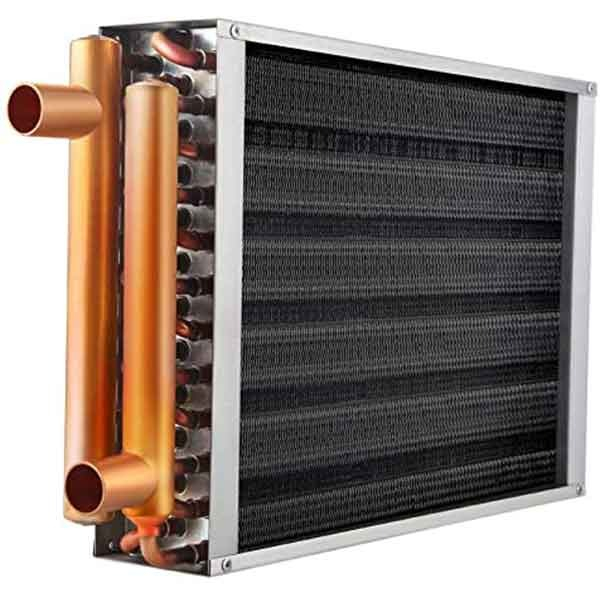

آشنایی با عملکرد کویل آبگرم

عملکرد کویل آبگرم به شکلی می‌باشد که با گردش آب گرم درون لوله‌ها و عبور هوا از روی انشعابات کویل آبگرم سبب گرمایش تجهیزات تهویه مطبوع می‌شود. کوئل آب گرم قابلیت نصب برروی یونیت داخلی داکت اسپلیت را دارد تا در فصول سرد سال تامین کننده آبگرم توسط موتورخانه مرکزی یا پکیج گرمایشی باشد. عملکرد مبدل بصورت یک سیستم حرارتی بوده و موجب گرم شدن فضای داخلی محل قرارگیری محصول می‌گردد. پس با نصب کویل آبگرم درون داکت اسپلیت، فن کوئل‌ها همچنین دیگر سیستم‌های گرمازا نیازی نیست که در فصل‌های سرد سال کمپرسور دستگاه روشن شود. شرکت کویل سازی دی ایکس البرز جزء تولیدکنندگان بنام انواع کوئل‌های آب گرم میباشد. جهت آشنایی با عملکرد کویل آبگرم تا آخر این مقاله همراه ما باشید.

آشنایی با انواع کویل آبگرم

هر کدام از انواع تجهیزات گرمایشی مدل‌های مختلفی را دارا هستند. بنابراین کویل آب گرم در راستای ایجاد نمودن گرما نیز شامل انواع ذیل میگردد که هریک عملکرد متفاوتی دارد :

  • کویل‌های دو ردیفه : اینگونه مبدل‌ها دو ردیف دارند و با استفاده از لوله‌های مسی به سایز 2/1 اینچ طراحی میشوند. ضخامت فین درون لوله‌ها 150 میکرون است بمنظور افزایش دادن سطح انتقال حرارت بکار برده می‌شوند. نوع فین دار کویل آبگرم دو ردیفه میتواند مدل بلوفین یا معمولی باشد. ولیکن فین بلوفین مقابل رسوبات، خوردگی مقاومت بسیار زیادی را داراست. همچنین کوئل دو ردیفه عمق کمی داشته و مناسب نصب در فضاهای باریک میباشد. جهت بالا بردن عملکرد گرمایشی دارای شیر هواگیری است. این شکل مبدل پشت دستگاه قرار می‌گیرد.
  • کویل‌های سه ردیفه : کوئل‌های سه ردیفه نیز بطور استاندارد لوله‌ های مسی سایز 8/3 اینچ داشته و لایه‌ای از فین آلومینیوم برای دو بخش کویل طراحی شده تا اثر گرمایی بهتری بوجود آورد. ضخامت فین‌های درون کویل 150 میکرون مدل موجدار می‌باشد. آبگرم توسط شوفاژ یا موتورخانه بطرف مبدل‌های مسی پمپ میشود. سپس هوای خنک بوسیله فن‌های اسپلیت به سمت کویل‌ها دمیده میگردد.

آشنایی با کاربرد کویل آب گرم

کویل آب گرم بیشتر بعلت کاهش هزینه‌های انرژی و جهت استفاده داخل انواع سیستم‌های تهویه مطبوع همانند : هواسازهای غیر هایژنیک، ایرواشر، داکت اسپلیت‌ها، فن کویل، یونیت هیتر کاربرد دارد. این محصول برای کشورهایی مثل ایران که قیمت سوخت‌های فسیلی نسبت به برق کمتر بوده مناسب است. یعنی اینگونه عملکرد گرمایشی از سیستم کمپرسور مقرون بصرفه‌تر بشمار می‌آید. علوه بر آن کویل آبگرم دارای مزایایی همچون : انعطاف پذیری بالا، تعمیر نگهداری آسان، حمل راحت، نصب سریع، گرمای استاندارد مطبوع در فصول سرد سال، عدم نیاز کانال کشی، پایین آوردن استهلاک تجهیزات تهویه مطبوع می‌باشد.

آشنایی با مشخصات فنی کویل آبگرم

کویل آبگرم دارای لوله‌های مارپیچ مسی برای عبور دادن آب بمنظور گرم کردن هوای محیط اطراف خود میباشد. انشعابات از پره‌هایی بنام فین برخوردار هستند که نوع، ضخامت، تعداد فین در اینچ جزء موارد مهم مشخصات فنی است. فین‌های مسی و آلومینیومی 150 میکرون موجدار روی لوله‌ها قرار می‌گیرند. اندازه لوله کویل آب گرم بستگی به دو یا سه ردیفه بودن مبدل دارد. تعداد فین بروی هر اینچ لوله اثر مهمی بر سرعت تبادل حرارت می‌گذارد. فواصل بین فین‌های کوئل معمولا FPI 8 درنظر گرفته میشود. کلکتورها متریال مس یا آهن می‌باشند. جهت از بین بردن فاصله هوایی میان لوله و فین همچنین بالا بردن ضریب تبادل حرارت عمل اکسپند روی انشعابات صورت میگیرد. سپس کویل آبگرم تحت فشار PSING 150 قرار گرفته تا آماده مونتاژ گردد.

پارامترهای محاسبات کویل آب داغ

طراحی و محاسبات کویل‌های آبگرم بنابر پارامترهایی همچون : ظرفیت مورد احتیاج، محدودیت ابعاد، هد پمپ، سرعت عبوری آب درون مبدل، افت فشار سیال در سیکل، دلتاتی دمای ورودی خروجی مایع گرم انجام می‌شود. محاسبه کوئل آب داغ برای ظرفیت‌های 24000، 30000، 36000، 42000، 48000، 60000 صورت می‌گیرد. سرعت گذر هوا بین 400 الی 1100 FPI طراحی شده بنابراین فین مناسب باید استفاده گردد. علاوه براین عوامل دیگری نظیر : اندازه و محل نصب کویل آبگرم، هد استاتیک پمپ، افت فشار سیال داخل مدار، دبی مایع درگردش برحسب ساعت جزء آیتم‌های تعیین کننده محاسبات حجم و ابعاد کوئل گرمایشی محسوب می‌گردد.

عوامل تاثیرگذار بر قیمت خرید کویل آبگرم

  1. ظرفیت کویل (هرچه ظرفیت بالاتر رود قیمت افزایش می‌یابد)
  2. ابعاد، اندازه کوئل
  3. مدل فین (معمولی، گلدفین، بلوفین)
  4. قطر انشعابات
  5. نوع متریال: لوله‌ها، هدر کلکتور
  6. تعداد فین درهر ردیف
  7. 2 یا 3 ردیفه بودن مبدل
  8. شرکت تولید کننده
  9. ایرانی یا خارجی بودن قطعه

آشنایی با عملکرد کویل آبگرم داکت اسپلیت

داکت اسپلیت نوعی تجهیز تهویه مطبوع مجهز به پمپ حرارتی می ‌باشد. بکارگیری آن در دماهای خیلی پایین توصیه نمیگردد. علاوه بر آن پمپ‌های حرارتی دارای استهلاک زیاد و هزینه بالای انرژی هستند. بمنظور رفع این اشکالات و مکانیزم بهتر برای ماه‌های سرد سال کوئل آب گرم داخل دستگاه داکت اسپلیت قرار میگیرد. جهت کارایی بهتر کویل آبگرم باید آنرا جلوی یونیت داخلی سیستم نصب کرد.

عملکرد کویل آب داغ داکت اسپلیت برای تامین هوای گرم در زمستان اینگونه بوده که کوئل آبگرم مقابل یونیت داخلی جای گرفته بعد آب گرم از پکیج یا شوفاژ خانه وارد مبدل می‌شود. سپس طی برخورد هوا با کویل آبگرم هوا گرم می‌گردد و توسط فن به محیط انتقال می‌یابد. همچنین نصب کویل‌های آب داغ بر روی داکت اسپلیت افزایش ظرفیت گرمایشی دستگاه را بدنبال دارد. توجه شود داکت اسپلیت‌ها بصورت فابریک کارخانه دارای کوئل آبگرم نیستند. سفارش ساخت آن بطور جداگانه میباشد تا راندمان کاری بیشتر گردد و مصرف سوخت کاهش پیدا کند. شما عزیزان میتوانید طراحی کویل و دیگر تجهیزات حرارتی برودتی مدنظر خود را از مهندسان فنی شرکت دی ایکس البرز بخواهید. تمامی قطعات این کمپانی دارای 12 ماه گارانتی طلایی می‌باشد.
