سنگ شکن کوبیت(ضربه ای)

سنگ شکن کوبیت یا ضربه ای و نحوه عملکرد آن چیست؟

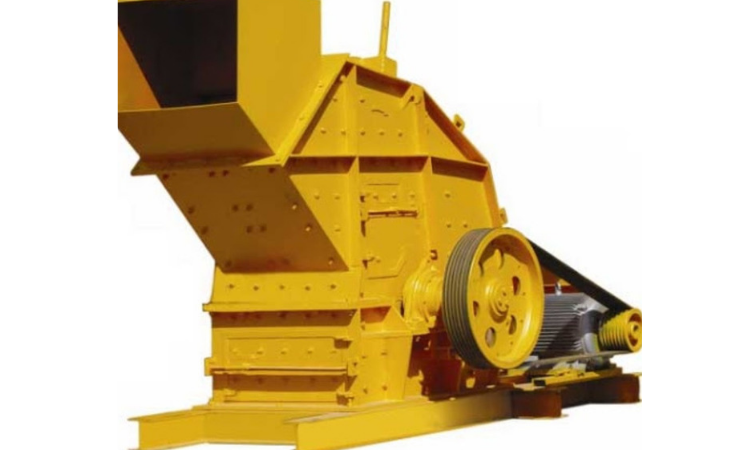

سنگ شکن کوبیت یا ضربه ای یکی تجهیزات معدنی است که برای خردایش مواد معدنی در مراحل فرآوری و پس از سنگ شکن فکی مورد استفاده قرار می‌گیرد. این نوع سنگ شکن، به عنوان سنگ شکن ثانویه و ثالثیه در خطوط فراوری و خردایش استفاده می‌شود. سنگ شکن کوبیت از یک روتور با ۲ تا ۶ ردیف پره چکش تشکیل شده است و سرعت زیاد دوران روتور باعث پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به سمت دیواره ها و سندان ها می‌شود. نقش پره های چکشی در پرتاب قطعات بار ورودی به طرف جدار داخل سنگ شکن است. در این نوع سنگ شکن، دانه بندی بار خروجی توسط سیستم رگلاژ سنگ شکن کوبیت قابل تنظیم است و دارای دو نوع هیدرولیکی (جک دار) و ساده است. به علاوه، سپر آجر دار از آلیاژ های ضد سایش بر روی جداره سنگ شکن کوبیت نصب شده است که نقش ضد مانع را ایفا می‌کنند و قطعات بار ورودی بر اثر برخورد با آنها خرد می‌شوند. سرعت حرکت پره ها در این نوع سنگ شکن ۱۵ تا ۵۰ دور در ثانیه است. سنگ شکن کوبیت در چند مدل مختلف با گنجایش خوراک ورودی و میزان تولید بر ساعت ساخته می‌شود.

ویژگی های سنگ شکن کوبیت:

دستگاه کوبیت، یکی از اصلی ترین دستگاه های معدنی برای تمامی خطوط تولید کارخانه های مورد استفاده قرار می گیرد. این دستگاه دارای ویژگی های منحصر به فردی است که در اینجا به چند مورد از آنها اشاره می کنیم. روتور سنگین نسبت به سایر دستگاه ها، باعث کاهش مصرف انرژی و همچنین کاهش نوسان آمپر سنگ شکن کوبیت می شود. روتور دارای ۵ عدد پره از ورق ST52 به ضخامت ۸۰ میلی متر است. لوله وسط روتور، لوله مانیسمان به ضخامت ۳۰ میلی متر است. قطعات نگهدارنده چکش روتور در تمام سطوح ماشینکاری شده که علاوه بر بالانس بودن روتور، امکان جوشکاری مناسب را فراهم می کند که به نوبه خود باعث جلوگیری از شکست و ترکیدگی روتور و طولانی بودن عمر روتور می شود. شفت اصلی سنگ شکن کوبیت از جنس فولاد فورج MO 40 است. بلبرینگ استفاده شده mpz تجاری بلاروس است. بدنه دستگاه سنگ شکن کوبیت از جنس فولاد منگنزی به ضخامت ۴۵ میلی متر است. دهانه ورودی دستگاه سنگ شکن کوبیت، مجهز به پرده پلاستیکی قابل تعویض است که مانع پرتاب سنگ به بیرون دستگاه می شود. همچنین، دستگاه دارای بوم و وبتچ تعمیراتی برای سهولت تعمیرات و تعویض چکش ها است.

اهمیت و جایگاه سنگ شکن کوبیت و نحوه استفاده ی بهینه از آن :

سنگ شکن کوبیت در صنعت معادن جایگاه مهمی دارد.همانطور که ذکر شد این دستگاه قابلیت استفاده به عنوان سنگ شکن ثانویه و ثالثیه را دارد و اغلب به عنوان سنگ شکن اولیه استفاده نمی‌شود.

اندازه محصول نهایی وابسته به ظرفیت سنگ شکن است. هر چه ظرفیت کمتر باشد، محصول نهایی ریزتر خواهد بود. برای دستیابی به محصول نهایی کوچکتر، باید فاصله بین سندان و روتور را کاهش داد. این باعث افزایش بار برگشتی و محدود کردن تغذیه سنگ شکن می‌شود.

علاوه بر اندازه محصول نهایی، جرم و وزن مواد ورودی نیز تاثیر بزرگی در خرد کنندگی دستگاه دارد. به عنوان مثال، دستگاه سنگ شکن کوبیت با ظرفیت متوسط و اندازه ورودی حداکثر ۲۶۰ میلی‌متر روی سنگ X کار می‌کند. هدف نهایی تولید محصول با اندازه ۱۵ میلی‌متر است. با تأمین ورودی ۷۰ میلی‌متر، دستگاه بهتر عمل خواهد کرد تا زمانی که با حداکثر ورودی تغذیه شود. با کاهش اندازه ورودی، راندمان بهبود می‌یابد، اما باید توجه داشت که با کاهش اندازه، وزن ورودی نیز کاهش می‌یابد و تأثیر ضربه دستگاه سنگ شکن کمتر می‌شود.

مزایای سنگ شکن کوبیت:

سنگ شکن کوبیت hs10، دارای توانایی بالا در خرد کردن است و قابلیت تعمیر در محل نصب و دسترسی آسان به قطعات یدکی را داراست. روتور سنگین آن باعث کاهش مصرف انرژی و نوسانات ناشی از خرد کردن سنگ می‌گردد.

در این سنگ شکن، اندازه دهانه خروجی را می‌تواند تنظیم کرده و در نتیجه سایز بندی سنگ های خرد شده را تغییر داد. همچنین، سرعت پره های آن نیز قابل تغییر است و می‌توان آن را از 15 ثانیه تا 50 متر در ثانیه تنظیم کرد.

بدنه و دهانه این سنگ شکن از جنس فولاد منگنزی ساخته شده و دهانه آن دارای حفاظ لاستیکی جهت جلوگیری از پرت شدن سنگ ها به بیرون می‌باشد. همچنین، با استفاده از خشاب سه شیاری، حداکثر استفاده از چکش ها را فراهم می‌کند.

انواع سنگ شکن کوبیت:

سنگ شکن های کوبیت بر اساس عوامل مختلفی مانند ظرفیت تولید، بدنه و تعداد روتور، تقسیم بندی می شوند. این سنگ شکن ها در ظرفیت های مختلف از ۸۰ تا ۳۰۰ تن در ساعت تولید می شوند و براساس ظرفیت تولید، مدل های مختلفی دارند. پرطرفدارترین مدل های سنگ شکن کوبیت شامل ظرفیت‌های ۱۰۰و ۱۲۰ و ۱۸۰ تن در ساعت است.

همچنین، سنگ شکن های کوبیت از نظر بدنه به دو شکل جک دار (هیدرولیکی) و ساده (بدون جک) ساخته می شوند. در هر دو مدل امکان باز شدن بدنه و تعویض و تعمیر قطعات وجود دارد.

سنگ شکن های کوبیت ممکن است دارای یک یا دو روتور باشند. در صورتی که یک روتور در آن تعبیه شده باشد، سنگ شکن کوبیت تک محوره و در صورت قرار گرفتن دو روتور، سنگ شکن کوبیت دو محوره نامیده می شوند.

کاربردهای سنگ شکن کوبیت

این دستگاه در صنایع مختلفی به کار می‌رود. در صنعت ساختمانی، برای خرد کردن سنگ‌های بزرگ به اندازه کوچکتری برای تولید مصالح ساختمانی مانند بتن و آسفالت به کار می‌رود. همچنین، در صنعت ساخت و ساز به عنوان یکی از دستگاه‌های اصلی در خرد کردن سنگ‌های بزرگ برای استفاده در ساخت و سازهای مختلف، از جمله راه سازی، پل سازی و ساختمان سازی استفاده می‌شود.

در صنعت معدنی نیز برای خرد کردن سنگ‌های بزرگ به اندازه کوچک‌تر جهت بهره برداری بهینه از معادن استفاده می‌شود.

در نهایت، در صنعت تولید مصالح ساختمانی، این دستگاه برای خرد کردن مواد خام به اندازه کوچک‌تر جهت تولید مصالح مختلف مانند بتن و آسفالت استفاده می‌شود.

همچنین برای خرد کردن مصالح کوهی یا رودخانه‌ای به اندازه ۱۰ تا ۱۵ سانتی‌متر، از این سنگ شکن استفاده می‌شود.

نتیجه گیری

سنگ شکن کوبیت یکی از انواع سنگ شکن است که به دلیل مزایای زیادی که دارد، در صنایع مختلف کاربرد دارد. این نوع سنگ شکن قادر است سنگ های سخت و نرم را به اندازه های دلخواه خرد کند و دارای ظرفیت بالای تولید است.
